Spannverschlusse mit federn

Wilkommen / Katalog / Spannverschlüsse / Haken / Griffplatte / Spannverschlüsse mit federn / Spannverschlusse mit federn
  • Spannverschlüsse mit federn Spannverschlusse Mit Federn 1
  • Spannverschlüsse mit federn Spannverschlusse Mit Federn 2
Produktbeschreibung Technischen Datenblatt Ergänzung
Allows positional misalignment.
Latch always under tension.
Fail safe design prevents over extension of the link.
Type GP 2075 has manual safety lock preventing accidental unlatching.
Very good flexibility of use.
Extended positioning range.
Especially recommended when there is no seal

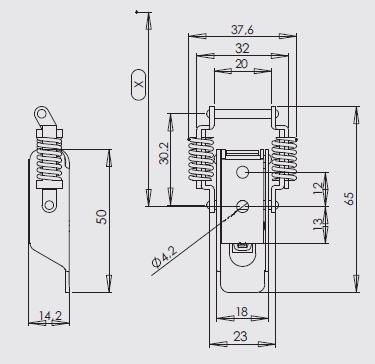

Approximate fixing position to give 20daN tension, using catch plate AC 101
x = 47.9mm and with AC 104 x = 58.7mm
Maximum operating tension: 30daN
Recommended catch plates: Type AC 101 or AC 104
Lever: Metal thickness 1.2mm
Base: Metal thickness 1.2mm
Link: Side bars 1.5mm thick
Locking pin 1.2mm dia
Download der IGS Datei
MATERIALFERTIGUNGBEFESTIGUNGTHEORETISCHES GEWICHT
KG/HUNDERT		REFERENZ
Stahl Bichromat-Zinküberzugmit Bohrungen3,500GP.2029-ZB*
Stahl Weißer Zinküberzugmit Bohrungen3,500GP.2029-ZI
Edelstahl 18/8 Roh mit Bohrungen 3,800 GP.2029-IB
* Artikel auf Anfrage gefertigt
